THW系列无纸记录仪

9寸彩色触控屏 通道隔离 万能信号输入

仪表为万能信号输入,可用于电流、电压、温度、湿度、液位、压力、流量等信号的测量、记录、报警、控制。
触控液晶显示技术,中英文操作界面可以切换,触屏与按键双输入设置,可用于PID控制或变送输出,产品操作简单,界面直观,测量控制温度。

产品参数

通道数量:1~48路可选

屏幕规格:9英寸彩色触控屏

采样精度:0.2FS%(优于全量程的0.2%)

记录内存:512MBit

CPU内核:ARM9高端处理器

输入信号:

热电偶:K、S、E、J、T、B、N、WRe3-25、WRe5-26、F2辐射信号

热电阻:PT100、PT1000、CU50、CU100

电流信号:0~20mA、4-20mA

电压信号:0~5V、1~5V、0~10V、-40~40V

毫伏信号:0~50mV、0~75mV、0~100mV

电阻信号:0~400Ω、0~1000Ω、0~3000Ω

开关信号:无源开关、有源开关(DC0~24V)

标准信号量程:-20000~20000

采样速度:1秒采集所有通道

程序控制:24段时间温度编程设定功能

控制输出:外接控制模块,48路PID调节控制或报警输出(用户自定义输出)

报警输出:2路公共报警,上限公共报警与下限公共报警

馈电输出:4组DC24V馈电输出( 200mA,用于变送器供电 )

通讯输出:RS485通讯,标准Modbus RTU通讯协议

数据导出:USB接口,U盘插入自动导出记录数据

环境温度:-10~50℃

环境湿度:0~85%RH相对湿度

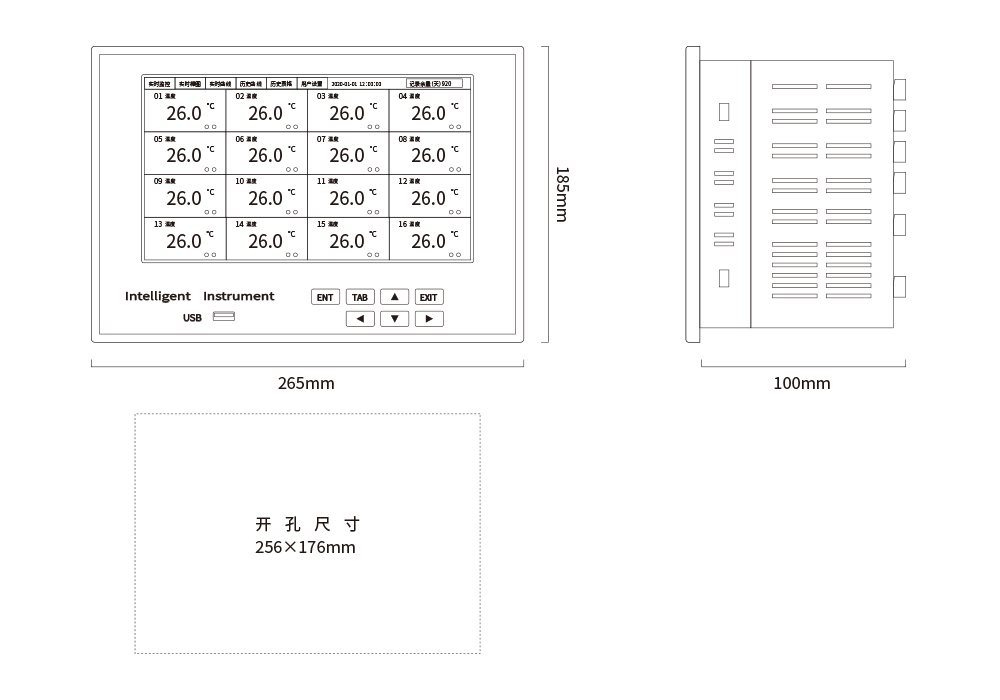

仪表尺寸:265mm(宽)×185mm(高)×100mm(深)

开孔尺寸:256mm(宽)×176mm(高)
